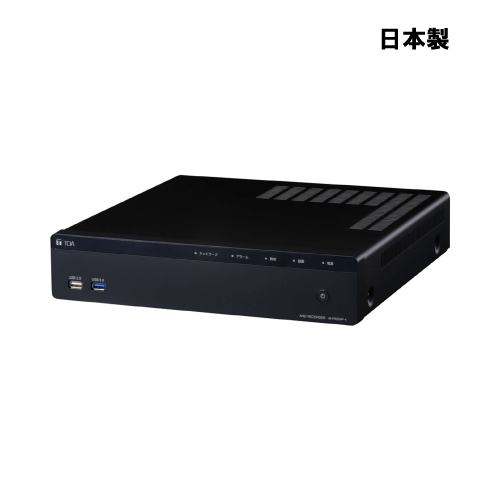

- TOA AHDレコーダー(AH-R204P-4)
商品の特徴
| 電源 | AC100V 50/60Hz (ACアダプター(付属)使用) |
|---|---|
| 消費電力 | 67W(0.8A) |
| カメラ電源供給 | 定電圧重畳伝送方式(AHDカメラ(AHD3.0信号,AHD2.0信号)/NTSCカメラ) |
| カメラ延長距離 |
最大800m(7C-2V,ケーブル補償「入」時) 最大500m(5C-2V,ケーブル補償「入」時) 最大200m(3C-2V) |
| 設定スイッチ |
カメラ用電源:入/切 (カメラごとの電源供給のON/OFF) ケーブル補償:入/切(カメラごとのケーブル補償機能のON/OFF) |
| 記録メディア | SATA ハードディスク 4TB (4TB×1) |
| 音声記録方式 | PCM |
| 画像圧縮方式 | H.265(HEVC)/H.264(MPEG-4 AVC) |
| カメラ入力 |
4系統 AHD3.0信号/AHD2.0信号/NTSC信号 VBS1.0V(p-p) 75Ω BNC接栓 ※映像を自動判別し混在可能 |
| 映像出力 |
4系統 AHD3.0信号/AHD2.0信号/NTSC信号 VBS1.0V(p-p) 75Ω BNC接栓 ※カメラ入力と同じ映像を出力 |
| スポツト出力 | 1系統 NTSC信号 VBS1.0V(p-p)75Ω BNC接栓 |
| HDMI出力 |
1系統 HDMI信号 HDMIタイプAコネクター 3840×2160 30p,2560×1440 30p, 1920×1080 60p,1280×1024 60p,1280×720 60p,1024×768 60p,720×480 60p |
| アナログRGB出力 |
1系統 アナログRGB信号 D-subコネクター(15P) 1920×1080 60Hz,1280×1024 60Hz,1280×720 60Hz,1024×768 60Hz,720×480 60Hz ※HDMI出力と同じ解像度の映像を出力 |
| 音声入力 | 4系統 0dB 10kΩ 不平衡 RCAピンジャック |
| 音声出力 | 1系統 0dB 600Ω 不平衡 RCAピンジャック |
| センサー入力 | 4系統(レベル) 無電圧メイク接点入力 開放電圧:DC11V,短絡電流:5mA,最小短絡時間:500ms以上,ループ抵抗:500 Ω以下,スクリューレスコネクター(メイク/ブレイク選択可) |
| コントロール出力 | 4系統 オープンコレクター出力 耐電圧:DC30V,許容電流:20mA,スクリューレスコネクター |
| 制御入力 |
3系統(UPS入力,調時入力,緊急録画入力) 無電圧メイク接点入力 開放電圧:DC11V,短絡電流:5mA, 最小短絡時間:1s以上(UPS入力)/500ms以上(調時入力,緊急録画入力),ループ抵抗:500Ω以下,スクリューレスコネクター |
| 制御出力 |
2系統(UPS出力1, 調時出力) オープンコレクター出力 耐電圧:DC30V,許容電流:20mA,スクリューレスコネクター 1系統 (UPS出力2) オープンコレクター出力(Highレベル), 開放電圧:DC12V,短絡電流:18mA,スクリューレスコネクター |
| RS-485端子 | 1系統 RS-485,スクリューレスコネクター |
| USB端子 |
2系統(USB2.0,USB3.0) ※USBマウス,USBメモリー,Wi-Fi子機の接続可能 |
| Ethernet端子 | 1系統 10BASE-T/100BASE-TX/1000BASE-T RJ45 |
| 画面表示 |
1画面,4分割,PIP(ピクチャー・イン・ピクチャー),電子ズーム,フリーズ,シーケンス ※スポット出力はライブ映像専用(1画面,4分割,シーケンス)またはHDMI出力やアナログRGB出力と同じ映像を選択可能 |
| 録画画像サイズ | 2560×1440,1920×1080,1280×720,944×480,704×480,480×272 |
| 録画画質 | 5段階 |
| 録画レート |
総録画レート120ips カメラごとに1ips～30ips(1ips単位)から設定可能 |
| 録画モード | 連続録画,イベント録画(センサー録画,モーション録画,ビデオロス録画),プリ録画,緊急録画 |
| プリ録画時間 | 5秒～30秒 |
| ポスト録画時間 | 1秒～30分 ※センサー録画はポスト録画を行わない設定が可能 |
| 緊急録画時間 | 5秒～30分,無制限 |
| モーション検知 | 感度5段階 32×24モーションブロックでエリア設定可能 |
| スケジュール記録 | カメラごと曜日ごとに15分単位の録画スケジュールを設定可 休日(50日)設定可 |
| 検索機能 | 日時検索, カレンダー検索, イベント検索, ブックマーク |
| バックアップ機能 | 時間指定バックアップ(独自形式,実行ファイル形式,AVI形式)USBメモリーヘバックアップ可能 |
| ネットワーク機能 |
メール送信,NTP調時(サーバー,クライアント),Webサーバー/ネットワークソフトウェア DRNET/スマートフォンアプリケーションDRNET Mobile(ライブ配信,再生配信, 遠隔設定,コンビネーションカメラの操作),ネットワークソフトウェアDRNETへの遠隔 通知(コールバック機能),スマートフォンアプリケーションDRNET Mobileへのプッシュ通知 |
| セキュリティ機能 |
ユーザーID(最大登録数:18名)とパスワード(英数,記号:4～16桁)による認証, 16段階のセキュリティレベルを設定可能 |
| その他の機能 |
接点調時機能,システムログ外部出力機能(USB2.0/USB3.0端子), 設定データ外部出力/入力機能(USB2.0/USB3.0端子),UPS連動機能, コンビネーションカメラ制御(パン/チルト/ズーム/フォーカス操作, メニュー表示/設定),リモート制御(画面切換),イベントポップアップ機能, AHDカメラ制御(メニュー表示/設定) |
| 日付・時刻 | 年月日時分秒,月差±60秒以内(25°C) |
| 許容高度 | 2000m以下 |
| 使用温度範囲 | 0°C～+40°C |
| 使用湿度範囲 | 80%RH以下(ただし結露のないこと) |
| 寸法 | 320(W)×73(H)×331.1(D)mm |
| 質量 | 4kg |
